SAE Butt Welding Counter Flange

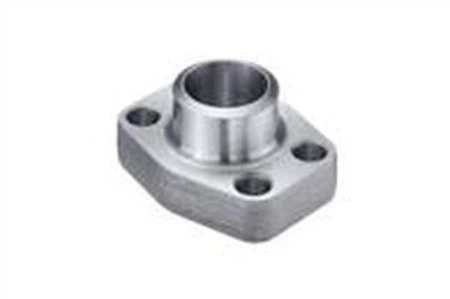

images (1)

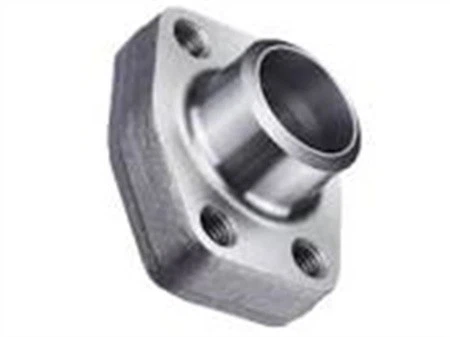

images

SAE tagumiku keevitusmüügi äärik

Butt Weld SAE äärikud on kujundatud sellised, et toru ja äärikud on pesast näkku keevitatud, võrreldes pistikupesa keevisõmbluse äärikutega, kusjuures toru sisestatakse SAE ääriku süvistatavasse piirkonda ja keevitatakse.

Küsi pakkumist

Toote tutvustus

Mis on Sae Butt Welding Counter Flange?

SAE äärikuid kasutatakse usaldusväärse alternatiivina tavalistele toru- ja torupistikutele. Voolikute ja torude suurema läbimõõdu ühendamiseks vedeliku energiasüsteemides kasutatakse Sae J518 sageli kogu maailmas.

SAE loenduri äärikutele on kaks surveseeriat: 3000 psi ja 6000 psi. Maksimaalne soovitatav töörõhk põhineb äärikul. Süsteemi töörõhk määratakse toru mõõtmega (väljal läbimõõt X seina paksus), toru terase kvaliteedi ja keevituse abil. Kõrgem rõhu tase nõudmisel.

Keermega äärikud, mida sageli nimetatakse keermestatud äärikuteks. Survet vähendavate ühenduste tegemisel kasutatakse sageli keermestatud äärikuid.

Toodete kirjeldus

Tootenimi	Äärik ISO 6162.2 Raske surve 6000 PSI tagumiku keevisõmbluse äärik
Päritolukoht	Cn-jiangsu
Mudelnumber	SS-AFS
Materiaalne	Roostevaba teras, süsinikteras
Suurus	1/2 kuni 3 tolli
Töörõhk	6000 psi
Ühendus	Tagumiku keevitamine
Pakkimine	1. puidust kast, 382717cm; 2. karp: 211614cm
Kohaletoimetamine	2-4Nädalad
Näidis	Saadav
Kohandatud logo	Saadaval

Kuidas SAE äärikud töötavad?

Täielik komplekt sisaldab lamedat äärikut ja O-rõnga äärikut. O-rõnga külgäärik sisaldab sooneistme kummi O-rõnga jaoks (tavaliselt valmistatud NBR-materjalist). Täielik komplekt moodustab tihendi ja O-rõnga vahel, mis hoitakse teises poolringikujulises soones. Pingutage poldid, et pooled kokku tõmmata ja O-rõnga kokkusuruda.

Selle O-rõngaste kasutamise tõttu on O-rõngastega äärikutel eelis metallist metallist äärikute ees, kuna kõigi metalli äärikud on lekkeid rohkem altid, kuna neid tuleb pingutada kõrgema, kuid kitsama pöördemomendi vahemikuni. See muudab metallist metallist äärikud niidide või pragude suhtes kalduvamaks.

Pingutage kogu äärikute komplekt pesapeakruvide ja vedruseibidega vastavalt soovitatavale pöördemomendile. Kruvi pikkus on tavaliselt lühem kui SAE ääriku kogupikkus, kuid see on SAE J518 standardi järgi normaalne. Samuti, vastavalt SAE J518-le, puuduvad nõuded kuuskantmutritele äärikute kinnitamiseks.

SAE ääriku konfiguratsioon:

Levinud ühendustüübid on järgmised: keevisõmblus/pesakeevitus, keevisõmblus/põkkkeevis, NPT-keere, BSP-keere, pimeäärik, poolitatud äärik.

Soovi korral saab äärikuid varustada kruvide, seibrite ja NBR/Viton O-rõngastega.

SuurusedSAE äärikud

SAE äärikuid on kahes seeria, SAE kood 61 (3000 seeria) ja SAE -kood 62 (6000 seeria). Koodi 61 (3000# seeria) jaoks on need saadaval igas nominaalsuuruses DN10 (3/8 ″) ja DN125 (5 ″) vahel. Koodi 62 (6000# seeria) jaoks on need saadaval igas nominaalsuuruses DN10 (3/8 ″) ja DN80 (3 ″) vahel.

TöörõhkSAE äärikud

Standardrõhk on vahemikus 34 kuni 345 baari koodi 61 (3000-seeria) ja 200-414 baari koodi 62 (6000-seeria) puhul. Pange tähele, et ääriku ja ühendatud seadmete kombinatsioonide rõhuteave võib üksteisest erineda. Näiteks: kui äärikuga ühendatud torus on madalam töörõhk, põhjustab see süsteemi üldiselt madalama töörõhu. Seetõttu arvestage selle kombinatsiooni maksimaalseks töörõhuks madalaimat rõhku.

Kus kasutatakse SAE äärikuid?

Ehitustööstus

SAE äärikuid kasutatakse ehitustööstuses laialdaselt hüdrosüsteemide turvaliseks ühendamiseks, vältides vedeliku rõhukadu ja tagades optimaalse jõudluse.

Põllumajanduslik

Põllumajandussektoris on SAE-äärikud olulised tööseadmete ja hüdrojõuseadmete ühendamiseks traktorite, kombainide ja harvesteritega, hõlbustades lekkekindlaid ühendusi ja minimeerides seisakuid.

Tootmisrakendused

SAE äärikuid kasutatakse tavaliselt tootmisrakendustes tööstusmasinate hüdrosüsteemide ühendamiseks, pakkudes turvalisi ja lekkevabasid ühendusi, mis säilitavad jõudluse ja ohutuse.

Transporditööstus

Transporditööstus tugineb tugevalt SAE äärikutele, et tagada õhusõidukite hüdraulika turvalised ja lekkevabad ühendused, raskeveokite sõidukid nagu veoautod ja bussid ning mereseadmed, muutes need usaldusväärseks ja vastupidavaks transpordirakendustes.

Kuidas installida SAE äärik?

1. samm: kontrollige komponentide pinda ja veenduge, et pole kahju ega saastumist.

2. samm: joondage äärikühendus enne O-rõnga tihendi sisestamist emase ääriku soonde. Asetage seib koos korkkruvidega ja keerake läbi poldi aukude.

3. samm: Käsi pingutage korgi kruvid istme O-rõnga jaoks ääriku soonele.

4. samm: veenduge, et pingutusprotsess vastaks pöördemomendi väärtusele.

Meie seotud tooted

Tabel D: BS tabel D äärikud on laos või saadaval järgmistes materjalides ja suurustes nafta-, gaasi-, naftakeemia- ja sellega seotud tööstusharude jaoks. BS tabeli D äärikutega torusid saab kergesti kokku panna ja lahti võtta.

Klassi 150 äärik: Klassi 150 süsinikterasest ääriku tehnilistel andmetel on palju punkte, nagu suurus, standard, klass või rõhk ja ääriku näo tüüp. See töötab sujuvalt kõrgel temperatuuril ja rõhul.

BSF SAE äärik: SAE äärik on hüdrauliline äärik, mis on valmistatud vastavalt SAE J518 / ISO 6162 standarditele. SAE äärikuid tarnitakse tavaliselt õli hüdrosüsteemide jaoks, nagu kaevandamine, laevaehitus, mobiilsed hüdrosüsteemid ning nafta- ja gaas.

Tsingitud äärik: Tsingitud terasest äärikud on paksuseintega teras, mis on kastetud kaitsev tsingikattesse, et takistada rooste, korrosiooni ja mineraalide kogunemist ning taluda niiskeid tingimusi. Kuum-dip-galvaniseeritud on protsess, mille käigus äärikud sukelduvad sula tsingi vanni, et vältida terase korrodeerumist. Seda tehakse pärast ulatuslikku keemilist puhastamist, et eemaldada ääriku rooste, õli ja veski skaala. Rusikareegel ütleb, et see söövitab tavaliselt 1/30 kiirusega paljast süsinikuterast.

SAE -pistikupesa keevituste äärik: Socket Weld SAE äärikud on konstrueeritud nii, et toru sisestatakse SAE ääriku süvistatud alasse. Socket Weld ühendusi kasutatakse tavaliselt kuni 2" suuruste äärikute jaoks, kuna seda on lihtne keevitada.

KKK

K: 1. Mis tüüpi O-rõngaid kasutatakse hüdrauliliste äärikute jaoks?

V: See on staatiline näotihend, mis kasutab ääriku tihendamiseks kõrget duromeetrit O-rõngast. Metallist metalli kontaktid ääriku välispinnal põhjustavad lekkeid. Seetõttu surutakse O-rõnga tihendamine tasase ja O-rõngapinna vahel, pakkudes usaldusväärset pehme tihendust. Äärikud kasutavad liigese tihendamiseks O-rõngast ja sisaldavad survestatud vedelikku.

K: 2.Kuidas on SAE-äärikud toru külge kinnitatud? )

V: Hüdrauliline SAE äärik pakub nullvahega sõlme, mis võimaldab hõlpsalt ühendada, lahti ühendada ja hooldada toru ja vooliku, toru toru või kollektori ühendust. Lõpmatu positsioneerimine on sisseehitatud funktsioon, mis võimaldab ääriku seada erineva asendinurga alla. Ühendusi on mitut tüüpi: keermestatud ots (NPT või BSPP) ja keevitusots (pesa- või põkk-keevitus). Keevituse ja keermestatud ühendus on võimeline maksimeerima töökindlust. Siiski on vältimatu, et ühendused tuleb süsteemi komponentide asendamiseks või hooldamiseks eemaldada. Äärikute tootlikkuse parandamiseks on äärikud enne paigaldamist märkimisväärselt arenenud, et parandada jõudlust ja paigaldamise mugavust, kuid siiski on nende üldine toimivus tõhus ja tõhus.

K: 3.Mis on SAE äärikuid?

V: SAE äärikud on hüdraulikasüsteemide külge kinnitatud ühendusseadmed, et anda ruumi torudele, torudele või voolikutele. Need äärikud on projekteeritud erineva suurusega torude ja muude ühendusseadmete jaoks. Hüdraulikasüsteeme on erinevatel suurustel, materjalidel, surveseeriatel jne. Seetõttu on väga oluline enne ühenduse kokkupanemist järgida mõõtmete soovitust. SAE-äärikud on tuntud ka kui koodid 61 ja 62. Kuigi need viitavad samale komponendile, on neil rõhuridade osas suur erinevus. Code 61 äärik on loodud sobima süsteemidesse, mis nõuavad 3000 PSI ja Code 62 töötab ideaalselt süsteemidega, mis kasutavad 6000 PSI.

K: 4. Milleks SAE-äärikut kasutatakse?

V: SAE äärikuid kasutatakse enim erinevates tööstusvaldkondades, sealhulgas tööstushüdraulika, mobiilne hüdraulika ja laevaehitus. STAUFF tarnib SAE äärikuid nii üksikute komponentidena ilma lisatarvikuteta kui ka terviklike osadena, sealhulgas Perbunanist valmistatud tihendid ja metrilised või UNC poldikomplektid.

K: 5.MIDA SAE äärikutes?

V: SAE äärikud on kõrgrõhu hüdraulilise ääriku vahemik, mis on valmistatud vastavalt SAE J518 standarditele. Lühend SAE tähistab autoinseneride seltsi.

K: 6. Mis on SAE-vastuäärik?

V: S/W SAE Counter Flanges on hüdraulilised äärikud, mis on valmistatud vastavalt SAE J518 / ISO6162 standarditele. Need on mõeldud kõrgsurverakendustele 2 seerias, seerias 3000 ja seerias 6000. Standardid: SAE J518 / ISO 6162.

K: 7. Kuidas mõõta SAE ääriku suurust?

V: SAE ääriku sammuringi läbimõõt on iga poldi auku läbiva ringi läbimõõt. Mõne ääriku sammuringi läbimõõtu võib olla keeruline mõõta. PCD mõõtmiseks kasutatavad tavalised tööriistad on elektrooniline nihik või plastist joonlaua libisev nihik.

K: 8. Mida tähendab SAE liitmikes?

V: SAE tähistab autoinseneride ühingut. SAE-liitmikke kasutatakse enamasti külmutusseadmetes, autode torustikesüsteemides ja muudes madalrõhurakendustes. Vasktorude kasutamine SAE-keermetega on tavaline.

K: 9.Mis on ääriku standardid?

V: Ääriku standard laskub äärikute mõõtmed, pinnaviimistlus, silmitsi tüüpi, märgistus, materjal ja tehnilised spetsifikatsioonid. Euroopa riiklikud ääriku standardid on suures osas asendanud Euroopa EN 1092 seeria.

K: 10. Mis on SAE äärikute surveaste?

V: SAE äärikuid toodetakse kahes erinevas rõhuklassis ja neid tuntakse koodidena 61 ja 62. Kood 61 tähistab SAE äärikut, mis on konstrueeritud rõhuga 3000 PSI ja kood 62 tähistab 6000 PSI survega SAE äärikut. SAE Äärikud on valmistatud vastavalt SAE J518 ja ISO 6162 standarditele.

K: 11.Mis on kood 61 ääriku spetsifikatsioon?

V: Standardsete või koodi 61 äärikute rõhuvahemik varieerub olenevalt suurusest vahemikus 3,000 kuni 5,000 PSI maksimaalne töörõhk. ½, ¾ ja 1 tolli – 5,000 maksimaalne töörõhk. 1 ¼ tolli kuni 4,{10}} maksimaalne töörõhk. 1 ½ ja 2 tolli – 3,000 maksimaalne töörõhk.

K: 12. Mis on SAE 100r4 survereiting?

V: Max. töörõhk: 305psi (2,1MPa) 3/4 ID juures; Töötemperatuur: -40 kuni 100 kraadi ({7}} kuni 212 kraadi f).

K: 13.MIIDE VÄLJAD KÕRGEKS KÕRGELE VÕI Kvaliteetseks kasutamiseks?

V: Ringitüübiliigese (RTJ) äärikud on spetsiaalselt loodud kõrgsurve- ja kõrgtemperatuuriliste rakenduste jaoks nafta- ja gaasitööstuses. Nendel on soon ääriku külge, mis mahutab metallrõnga tihendi.

K: 14.Mis on loenduri äärik?

V: Vastuäärikut kasutatakse toru otsa kinnitamiseks tasasele pinnale. Äärikutega kokkupandavaid torusüsteeme on erinevateks vajadusteks, näiteks hoolduseks, lihtne lahti võtta.

K: 15.Mis on pumba loendur?

V: Torustiku külge kinnitatakse leti äärikud, et võimaldada pumba tühjenemisega ääriku-libisemisühendust-pakume täisvalikut galvaniseeritud ja roostevabast terasest viimistlusega.

K: 16. Kas ma saan tasuta proove?

V: Jah, me saame teile tasuta näidiseid pakkuda, kuid peate kandma nende enda tarnekulud.

K: 17. Kas ma saan taotleda pakendi ja transpordi vormi muutmist?

V: Jah, me saame muuta pakendi ja transpordi vormi vastavalt teie soovile, kuid te peate kandma nende selle perioodi jooksul tekkinud kulud ja hinnavahed.

K: 18. Kas ma saan taotleda saadetise edasiviimist?

V: V: See peaks sõltuma sellest, kas meie laos on piisavalt laoseisu.

K: 19. Kas tootel võib olla oma logo?

V: Jah, võite saata meile oma joonise ja me saame teie logo teha, kuid peate nende kulud kandma.

K: 20. Kas te toodate tooteid vastavalt minu enda joonistele?

V: Jah, me saame toota tooteid vastavalt teie joonistele, mis teile kõige rohkem rahuldavad.

K: 21. Millised on teie maksetingimused?

A: T/T, L/C

K: 22.Kas nõustute kohandatud disainiga suuruse järgi?

V: Jah, kui suurus on mõistlik.
